Dichtigkeit auf dem Prüfstand

Hochwertige Schwimmhallen werden seit vielen Jahren mit einer innenliegenden Wärmedämmung mit Dampfsperre versehen. Das Pool-Magazin präsentiert praktische Lösungen für typische Bau-Situationen.

Die innenliegende Wärmedämmung plus Dampfsperre hat im Prinzip zwei wesentliche Aufgaben:

1. Wärmeschutz

Durch die ca. 10 Grad höhere Raumtemperatur gegenüber Wohnraum ist es in der Schwimmhalle durchaus sinnvoll, dort den Wärmeschutz zusätzlich zu erhöhen. Die übliche Dicke der Innendämmung von 5 cm ist angemessen und üblich. Sie stellt sicher, dass auch vorhandene Wärmebrücken an Stützen, Säulen, Stürzen, Fenster-Laibungen usw. sicher überdeckt sind.

Schwimmhalle

Die Oberfläche ist dann innen etwa so warm wie der Raum und dadurch auf Dauer tauwasserfrei. Die gesetzlich geforderte Schimmelpilzgrenze wird sicher eingehalten. So sind alle Bauteile nach DIN 4108 wärmetechnisch zulässig.

2. Abdichtung

In der Schwimmhallen-Luft befindet sich trotz Entfeuchtungs-Anlage dauerhaft etwa doppelt so viel Feuchtigkeit wie im Wohnraum. Der unsichtbare Wasserdampf wird durch die innenliegende Dampfsperre im Raum gehalten. Dadurch bleibt die Konstruktion dahinter trocken.

Die minimale Verschiebung des sogenannten Taupunktes innerhalb der Konstruktion ist unerheblich, da die Dampfsperre dafür sorgt, dass kein Dampf in die Konstruktion gerät. Genauso wird durch die Dampfsperre auch das in der Schwimmhallen-Luft befindliche Chlorid abgehalten und kann keinen Schaden an der Beton-Bewährung anrichten.

Die Dichtigkeit der Dampfsperre ist eine zentrale Notwendigkeit. Deshalb werden in Schwimmhallen für diese Aufgabe spezielle System-Platten eingesetzt. Hier ist eine definierte und kontrollierbare Fugenabdichtung sichergestellt, was bei nachträglicher Montage von Folien kaum möglich ist und immer wieder zu Problemen führt.

Wärmedämmung plus Dampfsperre
Wärmedämmung plus Dampfsperre: Ein Muss in Schwimmhallen

Ein wesentlicher Unterschied ist, dass wie beim ISO-Plus-System die systemgerechte Putzbeschichtung direkt auf die Alu-Dampfsperre aufgebracht wird und keine Trockenbau-Platten erforderlich sind, wie bei einer manchmal diskutierten Folien-Lösung.

Die Befestigung von Trockenbau-Platten wäre sehr aufwendig, wollte man Hunderte von Durchdringungen der Folie für die Befestigung vermeiden. Die Fläche des ISO-Plus-Systems vermeidet diesen Aufwand und ist sicher dampfdicht. Beim Ausbau einer Schwimmhalle ist entscheidend, dass die Gebäudehülle konsequent dampfdicht ausgeführt wird.

Dazu muss die innenliegende Wärmedämmung mit Dampfsperre hermetisch dicht verlegt werden. Durchdringungen und Unterbrechungen sind auf das notwendige Maß zu beschränken. Das heißt, dass man nach Möglichkeit vermeidbare Störungen der Dampfsperre unterbindet.

Punktuelle Durchdringungen sind aber in jeder Schwimmhalle notwendig. So beispielsweise zur Befestigung der System-Platten. Die dafür verwendeten Dübel sind beim ISO-Plus-System mit einer Alu-Klebe-Abdichtung versehen und gewähren sichere Dichtigkeit.

Bei Einzeldurchdringungen für die Befestigung von Lampen oder auch der Kabeleintritt werden mit Alu-Klebeband oder zumindest luftdicht mit elastischer Versiegelung ausgeführt. Für schwere Gegenstände können im Dämmsystem spezielle Montage-Zylinder oder Holzklötze montiert werden, die dann mit Alu wieder überklebt und abgedichtet werden.

Durchdringungen der Dampfsperre für die Abhängung von Decken werden bei Beton-Decken mit sogenannten Kunkel-Dübeln plus Abdichtscheibe ausgeführt. Damit ist jeder Punkt sicher dampfdicht ausgeführt. Das Risiko von nachträglichen Schäden geht gegen Null, weil die Dichtigkeit der Dampfsperre während der Bauphase an jedem relevanten Punkt sicher kontrollierbar ist. Sorgfältige Verarbeitung ist dabei immer Voraussetzung. Sie ist beim Schwimmhallen-Ausbau in jedem Gewerk unabdingbar.

DUEBEL Kunkel Schema

Die Tauglichkeit eines Systems muss sich in der Praxis genau an den praktischen Details bewähren. Ein Beispiel sind integrierte Strahler in der Dämmstoff-Ebene. Dies wird oft gewünscht, wenn die Raumhöhe keine abgehängte Decke zulässt, aber trotzdem integrierte Strahler in der Decke gewünscht sind.

Hier wird die seit vielen Jahren bewährte ISO-Lichtbox eingesetzt. Sie führt die Dampfsperre sicher weiter und ermöglicht den einfachen Einbau von Strahlern, Leuchten und Downlights. Sogar (Mini-)Lautsprecher wurden schon darin montiert. Für die Integration von LED-Lichtbändern gibt es spezielle Lösungen, die ebenfalls dampfdicht ausgeführt werden, da sie komplett raumseits der Dampfsperre verlaufen.

Neuentwicklungen ermöglichen die faszinierende Lichttechnik in der Decke und an den Wänden. Sehr begehrt sind dabei die Stimmungsbringer der indirekten Beleuchtung. Dabei gibt es Lösungen für die Integration in die abgehängte Decke oder auch als Abschluss eines Decken-Versatzes und sogar als indirekt leuchtendes Lichtband in der Wand.

Manchmal wird ein sogenannter Blower-Door-Test zur Prüfung der Dichtigkeit vorgeschlagen. Dabei wird das Gebäude mittels Ventilator mit definiertem Über- bzw. Unterdruck beaufschlagt und anhand des Druckverlustes die Undichtigkeit des Gebäudes festgestellt. Dieser Test wird für Wohngebäude seit vielen Jahren erfolgreich eingesetzt, hat aber in der Schwimmhalle seine Tücken bzw. nur begrenzte Aussagekraft.

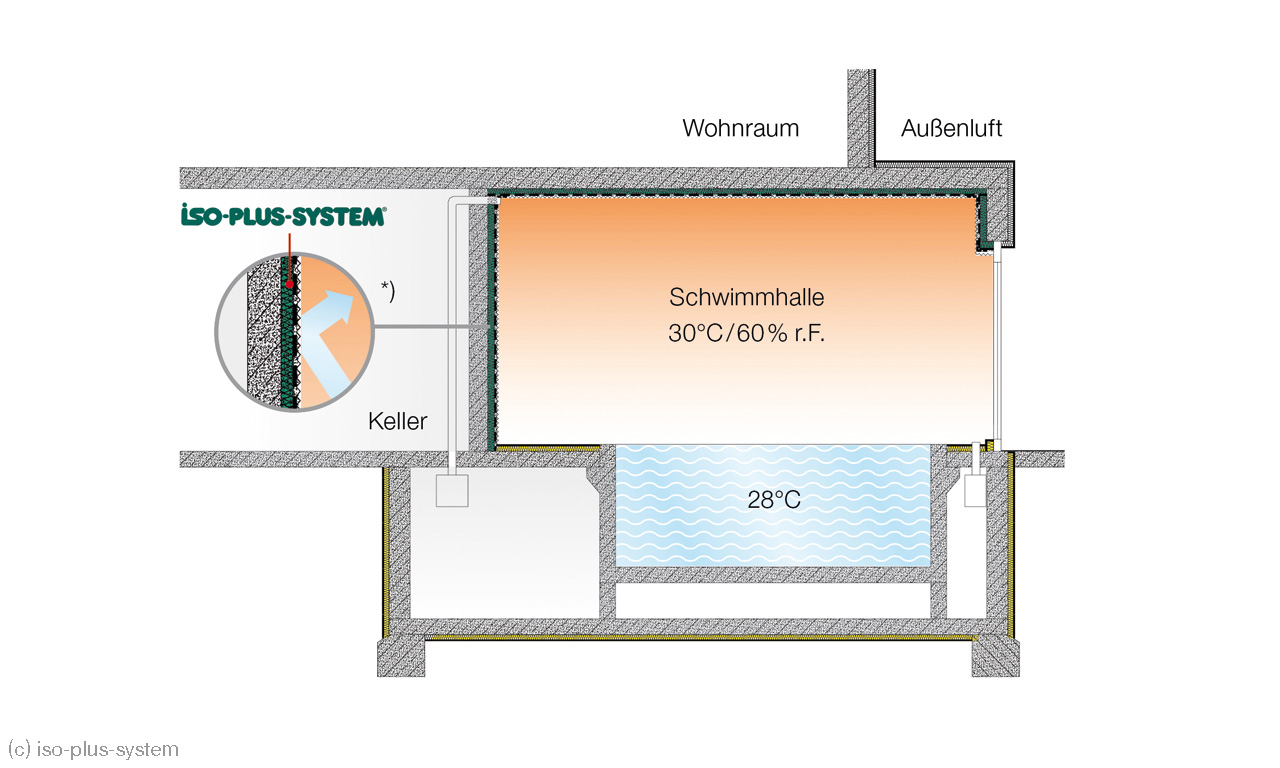

Schwimmhalle Dampfsperre
Schwimmhalle: Dampfsperre schützt Wand und Decke. *) Der Wasserdampf stoppt am der Dampfsperre und bleibt in der Schwimmhalle

Zum Ersten ist in der Schwimmhalle in der Regel eine Lüftungsanlage installiert. Diese hat Zuluft- und Abluft-Öffnungen, die für einen Blower-Door-Test abzudichten sind, sonst gibt es kein Ergebnis für die Dichtigkeit des Hauses. Die Öffnungen sind aber manchmal hinter der abgehängten Decke oder im Boden (Schlitzschiene) und damit kaum oder gar nicht abdichtbar.

Zum Zweiten gibt es beim Blower-Door-Test entsprechend den geltenden Normen und Vorschriften zulässige Undichtigkeitswerte (kein Gebäude ist absolut luftdicht). Diese Werte sind aber für Schwimmhallen im Zweifelsfall zu hoch. Denn wenn Schwimmhallenluft per Konvektion beispielsweise in ein Holzdach ziehen kann, sind Feuchteschäden vorprogrammiert, obwohl der Test vielleicht zulässige Werte zeigt.

Der Blower-Door-Test kann aber durchaus im Einzelfall als zusätzliche Sicherheit und zum Aufspüren offensichtlicher Leckagen eingesetzt werden. In der Praxis ist jedoch die Sichtkontrolle einer hermetisch dicht abgeklebten Dampfsperre die sicherste und aber auch notwendige Kontroll-Maßnahme. Die innenliegende Wärmedämmung mit Dampfsperre führt nachweislich zu sicheren Konstruktionen.

Wichtig ist, dass es sich um ein Komplett-System handelt, das speziell für den Einsatz in Schwimmhallen entwickelt wurde und bei dem auch die Detail-Lösungen als Regel-Details bzw. Zubehör-Produkte zur Verfügung stehen, denn daran entscheidet sich oftmals die Sicherheit des Gesamt-Systems.

Dieser Artikel ist in Ausgabe 55 des pool Magazins erschienen.
